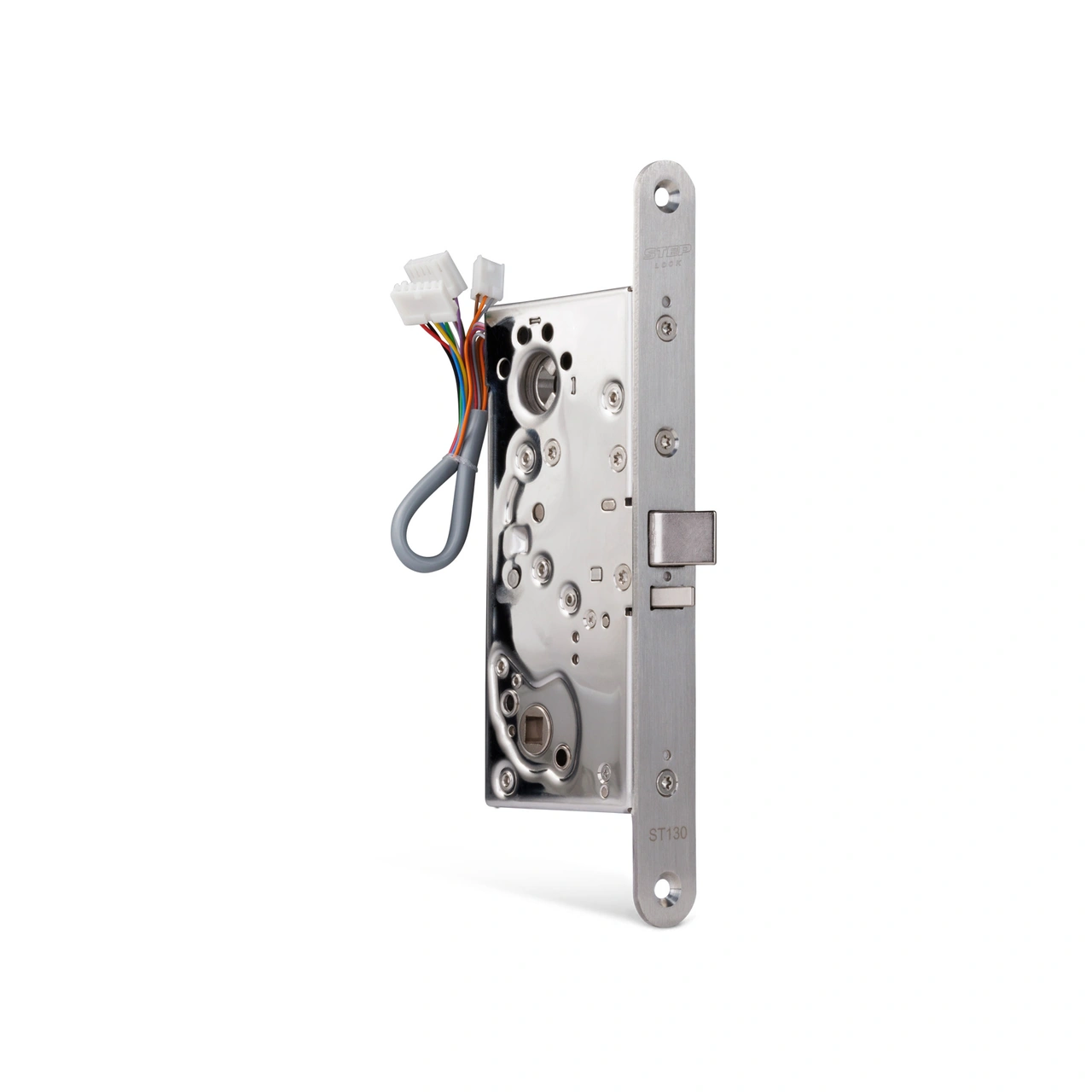

ELTRYCKESLÅS STEP ST130

STEP | Eltryckeslås med automatikkolv som ger en dubbel funktion för dörrar med dörrautomatik. Det möjliggör att låset både kan öppnas elektriskt med trycke, och elektriskt för att använda dörrautomatik.

Automatikkolven gör så att när dörren öppnas med trycke så fungerar låset som ett vanligt eltryckeslås med fallkolv. Öppnas låset elektriskt kan automatikkolven vika sig och möjliggör därmed öppning med dörrautomatik. Direkt efter att dörren öppnats skjuter automatikkolven ut, blir fast i sin position och fungerar som en vanlig fallkolv igen. Kolven ser ut som en vanlig fallkolv kan den fördela slitstyrkan över hela sin yta. Den ser även till att brandigenhållningen upprätthålls, även om det skulle uppstå en glipa mellan kolven och slutblecket.

STEP ST130 har en inbyggd återinrymningsfunktion som ger möjlighet till återinrymning vid utlöst brandlarm och/eller efter mekanisk utpassering vid användandet av Step Exit nödutrymningsbehör som installerats på cylinderroddarposition. Återinrymningsfunktionen återställs genom återställningssignal eller återställt brandlarm.

Tryckesfunktionen kan väljas om låset ska vara i rättvänd eller omvänd funktion. Låset kan anpassas för en höger- eller vänsterhängd dörr, vilken sida som ska vara mekaniskt inkopplad sida eller om du vill ha återinrymningsfunktion. Låset är utvecklat för en enkel drift­sättning där inställningen av de valbara funktionerna sker lättåtkomligt och smidigt från låshusets utsida.

Låset är utrustad med splitfunktion vilket innebär att du kan låta valfri sida av låset ske med mekanisk utpassering. Inbyggd mikrobrytare indikerar stängt- och förreglat läge samt tryckes- och cylindermanövrering, för avläsning i passersystemet.

Funktion

• Automatikkolven låser/låser upp elektriskt via öppnasignal från passersystem, kodlås, tryckknapp eller liknande
• Automatikkolven dras in mekaniskt via cylinderroddaren med nyckel från utsidan eller nyckel/vred från insidan
• Automatikkolven är alltid i rättvänd funktion för att säkerställa brandtillhållning
• Tryckesfunktionen är omställbar i rättvänd/omvänd funktion
• Trycket på utsidan aktiveras elektriskt via passersystem, kodlås eller liknande och drar in automatikkolven
• Trycket på insidan är alltid mekaniskt aktiv och drar in automatikkolven
• Omställbar för att passa höger- och vänsterdörrar
• Omställbar rättvänd/omvänd funktion
• Omställbar elektrisk/mekaniskt manövrerad sida

Egenskaper

• Modern kolvplacering – placerad i centrum av låskistan
• Unik automatikkolv
• Mikrobrytare enpoligt växlande, max. 30 V DC, 1 A
• Multispänning 12 – 24 V DC
• Vändbar för höger- och vänsterhängd dörr
• Listtrycksteknik
• Inbyggd patenterad DirectDrive®-funktion ger en direkt manövrering av trycket
• Inbyggda mikrobrytare indikerar stängt och förreglat läge samt tryckesmanövrering
• Inbyggd skyddsdiod
• Inbyggd återinrymningsfunktion
• Anpassat för runda och ovala skandinaviska cylindrar

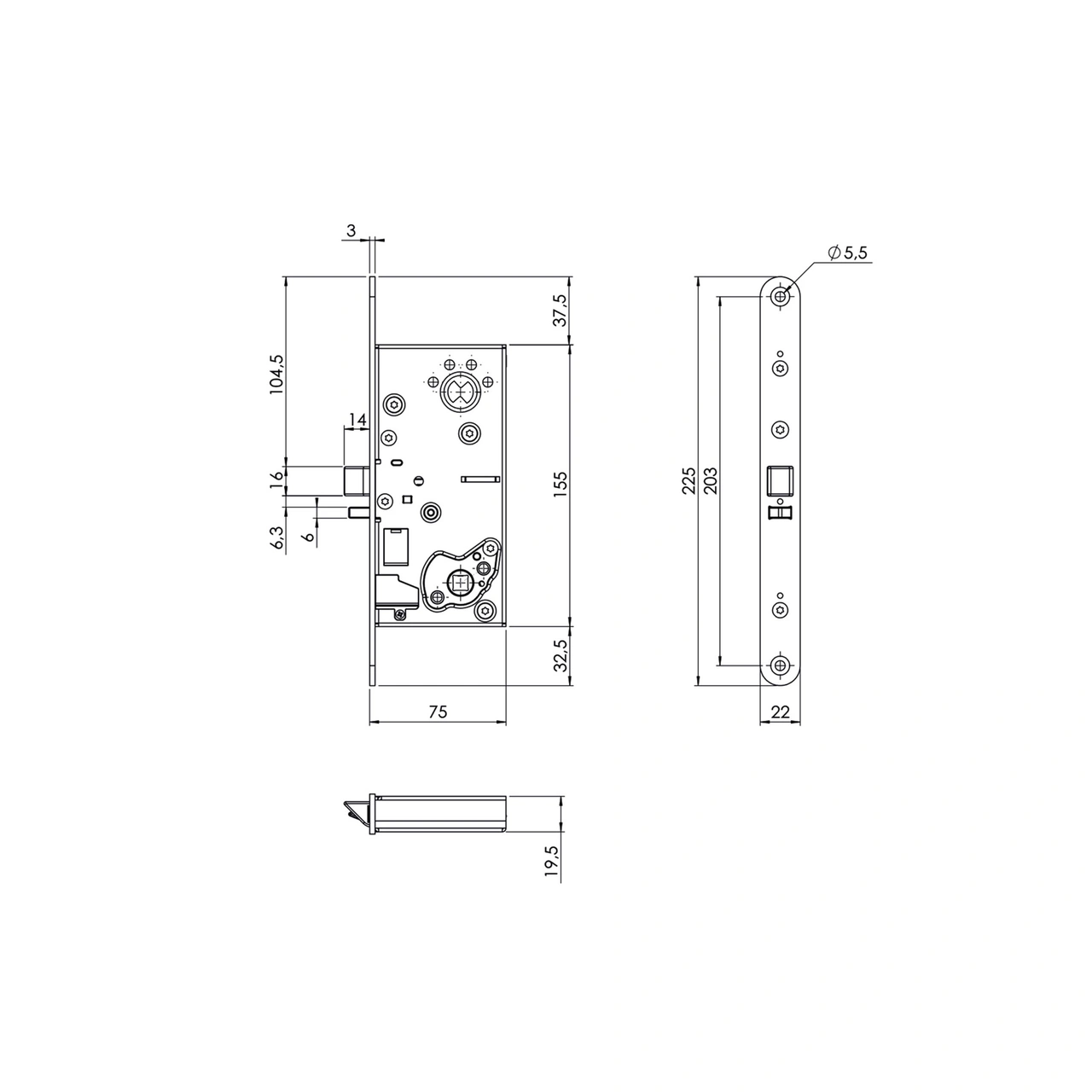

• Dorndjup 50 mm
• Återfjädrande trycken rekommenderas
